热能解决方案

全氧/富氧燃烧原理和技术

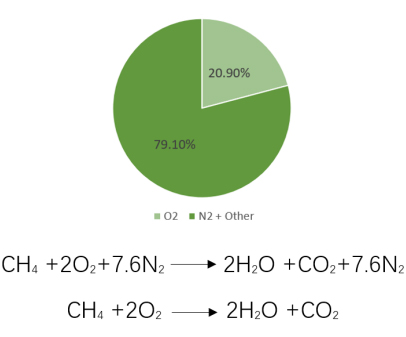

燃烧的基本概念
燃烧（Combustion）氧与燃料的迅速结合，释放出热量的过程。绝大多数的燃料含有碳、氢、硫和氮。

燃料：
固体燃料（煤、焦炭）
液体燃料（重油、柴油、焦油）、气体燃料（天然气、液化石油气、煤气），氧来自空气或纯氧（空气燃烧、氧气燃烧）。
全氧燃烧：炉窑的整个燃烧系统全部是氧气燃烧。
富氧燃烧：氧气燃烧部分取代空气燃烧——含氧量超过正常空气的含氧量（20.9%），富氧1% 表示含氧量 21.9%。

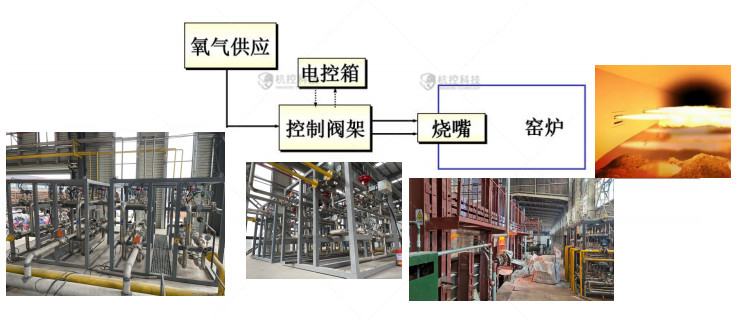

富氧燃烧系统构成

工艺优点	客户附加价值
提高熔化率（高可提高1倍）	增加产量灵活组织生产
节约燃料（40%~50%）	节约燃料成本
减少污染物的排放（CO2，CO，NOx，粉尘，SO2有机挥发物）	降低风机和烟囱负荷

富氧燃烧技术解决方案

杭控全氧/富氧燃烧技术解决方案

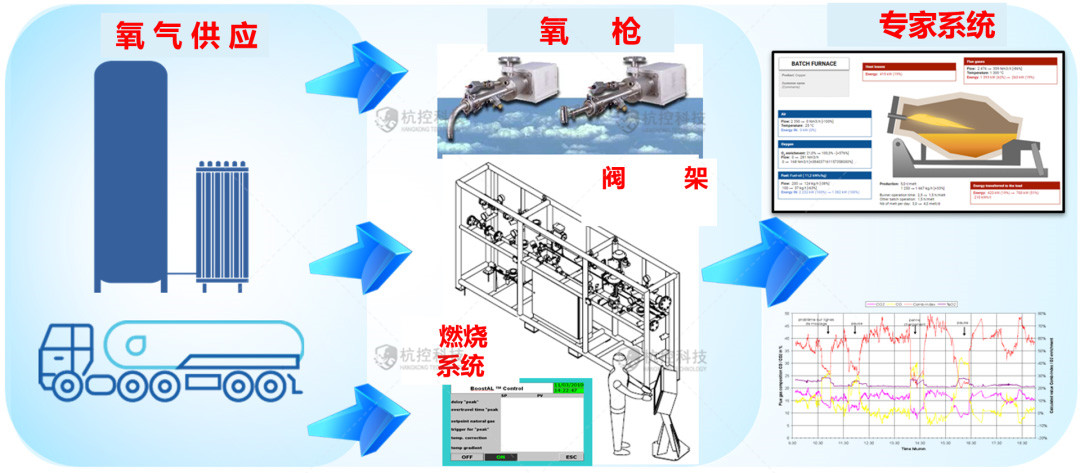

全氧/富氧燃烧系统

燃烧控制阀组：其中天然气燃料流量从50Nm³/h至1000Nm³/h，氧气流量从100Nm³/h至2000Nm³/h。

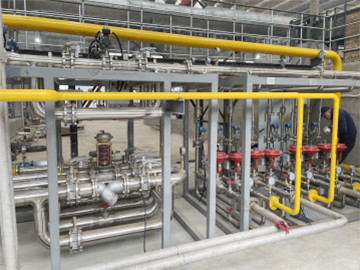

燃烧控制阀组

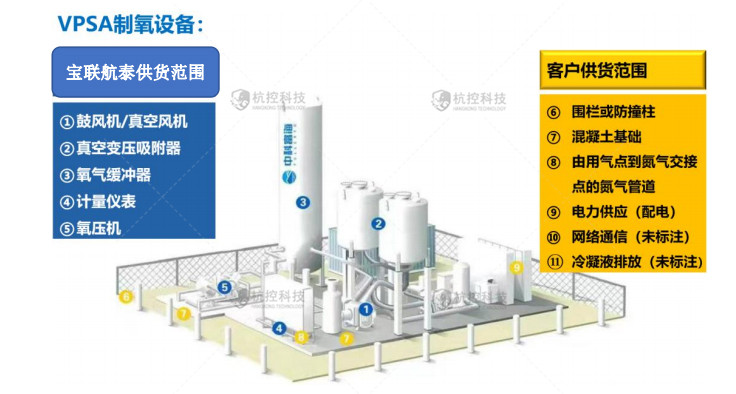

VPSA制氧设备
杭控科技磁悬浮VPSA制氧设备，成功运行，噪音低、节能效果好；
制氧能力从500Nm³/h至6000Nm³/h，氧气纯度80%-94%；
形成不同流量、压力、纯度的系列产品。

装置特点
1、较高的安全性能
2、高可靠性
3、远程监控和操作
4、液体备用系统供应
5、成熟的设计
6、供应成本低
7、较高的能耗效率
8、减负荷范围宽
9、较高的项目执行能力
10、模块化设计、布置紧凑
11、较少的客户现场工作
12、现场安装时间少
13、低噪音

VPSA制氧设备系列产品

型号		FHV10-M	FHV20-M	FHV30	FHV40	FHV60
是否磁悬浮		是	是	否	否	否
产品流量（90%折纯）	Nm³/h	1000	2000	3000	4000	6000
产品流量（90%折纯）	tpd	35	70	105	140	210
产品流量（90%折纯）	Nm³/h	600	1200	1620	2160	3240
产品流量（90%折纯）	tpd	21	41	56	75	112
产品纯度	%	94%	94%	94%	94%	94%
产品压力	Barg	0.1	0.1	0.1	0.1	0.1
可选压力	Barg	0.7-27	0.7-27	0.7-27	0.7-27	0.7-27
工艺电机	KW	240/350	460/680	1300	1700	2500
产品压缩机电机	KW	20-200	30-350	35-500	50-650	70-1000
电力等级	KV	380v	380v	6kv/10kv	6kv/10kv	6kv/10kv
平面布置（含氧压机，不含备用系统）	m*m	20*15	25*15	25*20	25*25	25*33
平面布置（含液氧备用系统）	m*m	40*145	50*15	50*20	50*25	50*33
